 AIR SHOWER (입실관리 장치)
에어샤워는 청정한 상태에 관리되고 있는 클린룸내 오염을 방지하기 위해, 사람이나 유입물의 표면에 부착한 먼지 등의 입자를 HEPA필터로 청정화 된 고속제트에어(25m/sec이상)로 분사하여 입실 전에 제거하는 기기입니다.
또한 클린룸과 일반실을 격리하여 일반인의 출입을 제한하고, 전실의 효과를 얻을 수 있습니다.
당사는 여러가지 설비와 사람 대차, 컨베이어 등의 입퇴실에 적합한 많은 기종이 준비되어 있습니다.

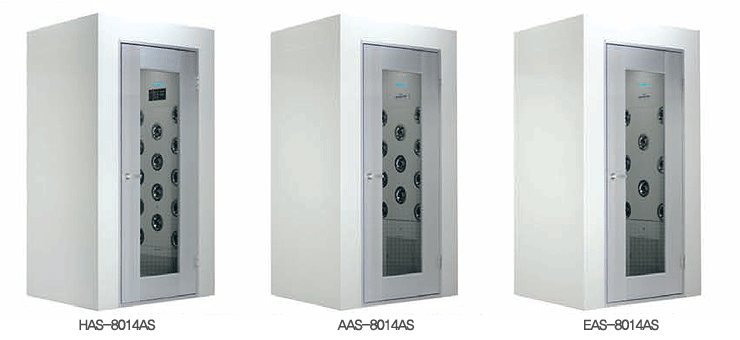

표준형 에어샤워
 특징
1. 고효율 터보팬에 의해 풍량 극대 및 절전화를 실현 했습니다.
2. 순환기류 자동정지, 조명의 자동소등이 설정 가능합니다. 절전대책에 유효합니다.
3. 고급형 에어샤워는 최대 32개의 에어제트노즐로 머리부터 발끝까지 전신에 제트기류를 분사합니다.
기존제품의 비해 성능이 대폭 향상 되었습니다.
주요장치 알람표
| 시리즈(형식) |
H시리즈(HAS형) |
A시리즈 |
B시리즈 |
| DC블러시레스 터보팬 |
2 |
2 |
2 |
| 분출노즐(개) |
32(측면 14x2,천정4) |
22(측면 11x2) |
22(측면 8x2) |
| 에어제트 가동 |
광전관 및 도어리미트 스위치에 의한 가동 |
| 순환기류 |
천정면 및 측면노즐 |
천정면 및 측면노즐 |
측면노즐 |
| 자동소등 |
자동순환 팬정지 |
자동순환 팬정지 |
` |
|
조명
(주황색 인버터식 형광등) |
20W x1 |
20W x1 |
20W x1 |
| 풍속센서 |
유 |
유 |
옵션 |
| 바닥 |
유 |
유 |
유 |
| 천정 |
강판소부도장 |
강판소부도장 |
강판소부도장 |
| 형식 |
HAS-8014AS |
AAS-8014AS |
EAS-8014AS |
집진요소 :
메인필터 |
헤파필터 X 2 |
헤파필터 X 2 |
헤파필터 X 1 |
| 프리필터 |
프리필터(600x200) x2 |
프리필터(400x350) x2 |
프리필터(400x350) x1 |
| 처리풍량:에어제트시(㎥/mim) |
약32(순환시:약12) |
약23(순환시:약12) |
약16(순환시:약6) |
| 분출풍속:에어제트시(m/sec) |
약25(천정면은 23m/sec) |
약25(천정면은 32m/sec) |
약25m/sec |
| 순환횟수:에어제트시(회/시) |
자동순환 팬정지 |
자동순환 팬정지 |
` |
| 소음(dBA)*장치로부터 1m |
69 |
69 |
68 |
| 전원 |
3Ф/220V,380V/50/60hz |
| 소비전력:에어제트시(W) |
약1240(순환시:약160) |
약640(순환시:약160) |
약600(순환시:약80) |
| 설비전력 |
약2400VA |
약2500VA |
약1250VA |
| 조작스위치 |
에어제트 자동 일수동 변환 스위치, 타이머, 팬스위치, 라이트스위치 |
| 중량(KG) |
약325 |
약325 |
약300 |
| 구조 |
본체 : 강판제 소부도장 사용 |
비표준형 AIR SHOWER

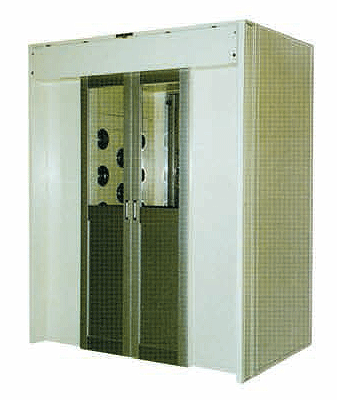

자동문 AIR SHOWER (여닫이식 자동문형)
| 형식 |
AAS-ooo13AA |
| 집진효율 |
0.3㎛ 이상 입자에서 99.99% |
| 집진요소 |
HEPA필터 x 2 프리필터 x 2 |
| 처리풍량:(㎥/mim) |
약23㎥/mim이상(순환시:약5㎥/mim) |
| 취출풍속:(m/sec) |
약25m/sec(30m/sec까지 설정가능) |
| 제트노즐 |
22개(좌우 교차펄스제트기류분출) |
| 전원 |
3Ф/220V,380V/50/60hz |
| 소비전력:에어제트시(W) |
2800VA(30m/sec시), 순환시 : 약 450VA~950VA |
| 송풍기 |
터보팬 |
| 구조 |
본체 : 강판제소부도장 도어 : 알루미늄 |
| 문개페 |
구동방식: 벨트구동 가동스위치: 광선센서 전원 AC 220V 3Ф 50/60hz |
| 형식 |
전북
(mm) |
너비
(mm) |
전교
(mm) |
순환횟수(회/H) |
설비전력VA |
중량
(KG) |
조명등
(W) |
| 제트시 |
순환시 |
제트시 |
순환시 |
| AAS-8013AA |
1850 |
1300 |
2200 |
858 |
261 |
2800 |
450 |
520 |
20 |
| AAS-9013AA |
2050 |
1300 |
2200 |
762 |
323 |
2800 |
450 |
530 |
20 |
| AAS-10013AA |
2250 |
1300 |
2200 |
686 |
208 |
2800 |
450 |
540 |
20 |
| AAS-11013AA |
2450 |
1300 |
2200 |
624 |
189 |
2800 |
900 |
550 |
20 |
| AAS-12013AA |
2650 |
1300 |
2200 |
572 |
174 |
2800 |
900 |
560 |
20 |
| AAS-13013AA |
2850 |
1300 |
2200 |
528 |
160 |
2800 |
900 |
570 |
20 |
| AAS-14013AA |
3050 |
1300 |
2200 |
490 |
149 |
2800 |
950 |
580 |
20 |
| AAS-15013AA |
3250 |
1300 |
2200 |
457 |
139 |
2800 |
950 |
590 |
20 |

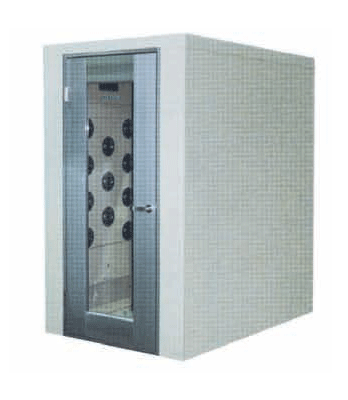

에어샤워
| 형식 |
AAS-8013AS-1.5 |
| 집진효율 |
0.3㎛ 이상 입자에서 99.99% |
| 집진요소 |
HEPA필터 x 2 프리필터 x 2 |
| 처리풍량:(㎥/mim) |
약23㎥/mim이상(순환시:약5㎥/mim) |
| 취출풍속:(m/sec) |
약25(30m/sec까지 설정가능) |
| 순환횟수(회/시) |
585회/시 이상(순환시:127회/시) |
| 제트노즐 |
22개(좌우 교차펄스제트기류분출) |
| 전원 |
3Ф/220V,380V/50/60hz |
| 소비전력(W) |
1400VA(30m/sec시), 순환시 : 약 100VA |
| 송풍기 |
터보팬 |
| 중량(KG) |
약450KG |
| 외형치수 |
W1200xD1500xH2200 |
| 구조 |
본체 : 강판제소부도장 도어 : 알루미늄 | * 출입구 L형, T형과 바닥 흡수의 그레이팅형의 특수사양도 제작 가능합니다.
|

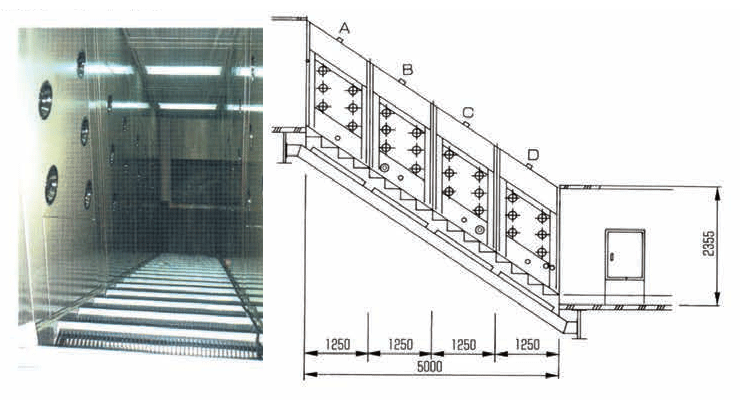

계단형 AIR SHOWER
|
|
